 Description:

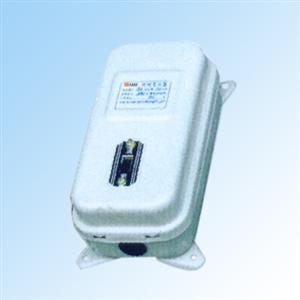

照明变压器,行灯变压器
一：产品概述 ：JMB、BJZ、DG、BZ(DM)型系列照明变压器适用于交流50Hz，电压500V及以下的电路中，作为机床及其他设备的局部照明灯电源。JMB、BJZ、DG、系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关来接通和分断照明灯。
|

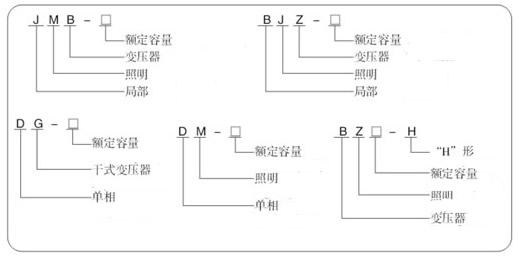

二：型号及含义
|
| |
| 三：外形及安装尺寸 |
| JMB(BJZ、DG)系列产品的外形及安装尺寸见下表、图8 |
|
型号 |
初级电压(V) |
次级电压(V) |
外形尺寸 |
|
B |
D |
E |
|
JMB(BJZ/DG)25VA |
220/380或根据用户需求而定 |
63/12/24/36/110/127/220/380或根据用户需求而定 |
145 |
160 |
120 |
|
JMB(BJZ/DG)50VA |
145 |
165 |
120 |
|
JMB(BJZ/DG)100VA |
145 |
165 |
120 |
|
JMB(BJZ/DG)150VA |
165 |
155 |
130 |
|
JMB(BJZ/DG)200VA |
165 |
155 |
130 |
|
JMB(BJZ/DG)250VA |
175 |
200 |
150 |
|
JMB(BJZ/DG)300VA |
175 |
200 |
150 |
|
JMB(BJZ/DG)400VA |
205 |
230 |
170 |
|
JMB(BJZ/DG)500VA |
205 |
230 |
170 |
|
JMB(BJZ/DG)700VA |
220 |
285 |
180 |
|
JMB(BJZ/DG)1000VA |
220 |
285 |
180 |
|
JMB(BJZ/DG)1500VA |
260 |
320 |
220 |
|
JMB(BJZ/DG)2000VA |
260 |
320 |
220 |
|
JMB(BJZ/DG)3000VA |
260 |
360 |
240 |
| JMB(BJZ/DG)5000VA |
365 |
350 |
240 | |
BZ型产品的外形及安装尺寸
| 型号 |
额定容量(VA) |
次级电压(V) |
初级电压(V) |
外形尺寸(mm) |
安装孔 |
| (B×D×E) |
| BZ-50H |
50 |
380或220 |
12/24/36 |
118×212×92 |
Φ6.5 |
| BZ-100H |
100 |
118×212×104 |
Φ6.5 | |
